Obrotowy uchwyt na próbki do SEM

Ten wyjątkowy obrotowy uchwyt na próbki do SEM pozwala na zamocowanie próbki na stoliku pinowym a następnie jej obrót o 360° dookoła jednej osi rotacji prostopadłej do kierunku wiązki elektronów, która połączona z komorą absorbcji elektronów, daje wyraźny obraz pod każdym kątem na całkowicie czarnym tle. Nie jest to możliwe do osiągniecia przy użyciu standardowych stolików na próbki oraz wykorzystując nachylenie stolika.

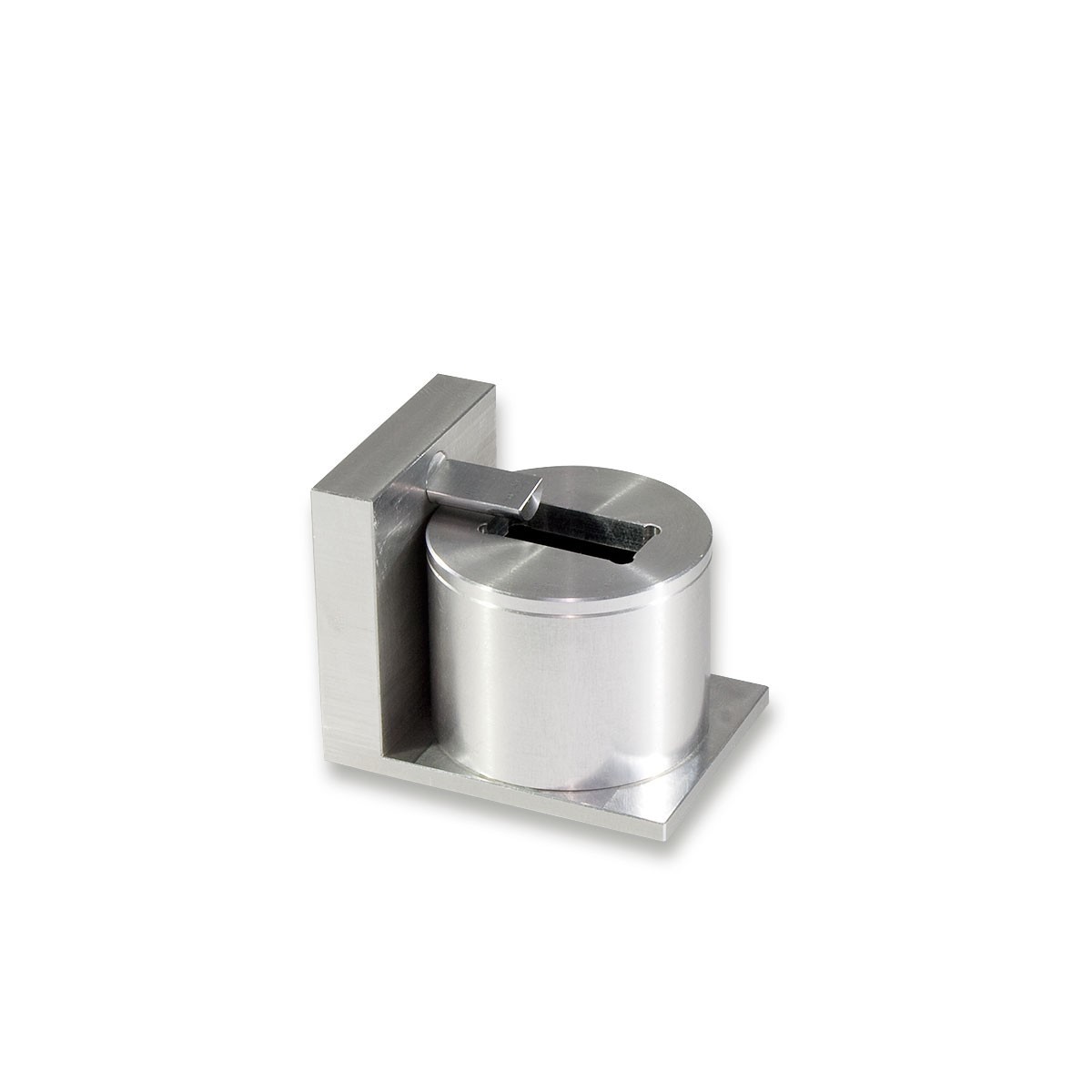

Uchwyt na próbki składa się z precyzyjnie wykonanego kątowego wspornika ze stolikiem umieszczonym na trzpieniu. Jedna strona uchwytu jest wyfrezowana na płasko i służy jako uchwyt na próbki a śruba szczelinowa umożliwia rotacje dookoła osi stolika. Małe łożysko kulkowe, które jest naprężone przez sprężynę śrubową utrzymuje trzpień we właściwym położeniu.

Poniżej uchwytu na próbkę znajduje się frezowane aluminiowy pojemnik z prostokątnym otworem, które jest wewnątrz pokryte przewodzącym węglem. Naczynie służy jako pułapka dla elektronów i w efekcie daje wyraźne, całkowicie (lub prawie całkowicie) czarne tło. Pojemnik nie jest przytwierdzone do podstawy, ale może być bez problemu umiejscowione pod próbką przy użyciu standardowej przewodzącej taśmy klejącej w celu utwierdzenia jego pozycji.

Całkowite wymiary wynoszą: 25mm szerokości, 33mm głębokości oraz 28mm wysokości, a wspornik jest dostępny w wersji z pinem o rozmiarach 8mm x 3.2 mm lub z mocowaniem z gwintem M4.

Podczas użycia, próbka jest przyklejona do cienkiej igły i przymocowana do wyfrezowanej powierzchni trzpienia. Próbka razem z igłą może być napylona przed użyciem. Otwór w pojemniku jest umiejscowiony pod próbką. Poprzez obrót trzpienia przy użyciu śrubokrętu pojedyncza próbka zamocowana na igle może być oglądana pod każdym kątem a wydrążone wnętrze zapewnia całkowicie czarne tło.
