Standardy referencyjne Geller MRS-6

Standardy referencyjne Geller MRS-6



MRS-6 jest wytwarzany przy użyciu najnowszych obecnie dostępnych urządzeń do produkcji półprzewodników o najwyższej dokładności Wzór zbudowany został na silikonowej płytce z folią chromową o grubości    ̴15 nm. Powłoka foliowa jest znacznie cieńsza niż w poprzedniej wersji MRS-5 oraz ma znacznie wyższą jakość krawędzi. Kontrast obrazowania zarówno w trybie elektronów wtórnych, jak i wstecznie rozproszonych, jest możliwy dzięki emisji pola SEM i nowszym źródłem z wolframu lub LaB6. Całkowity rozmiar wynosi: 3mm x 3mm x 0,25nm.

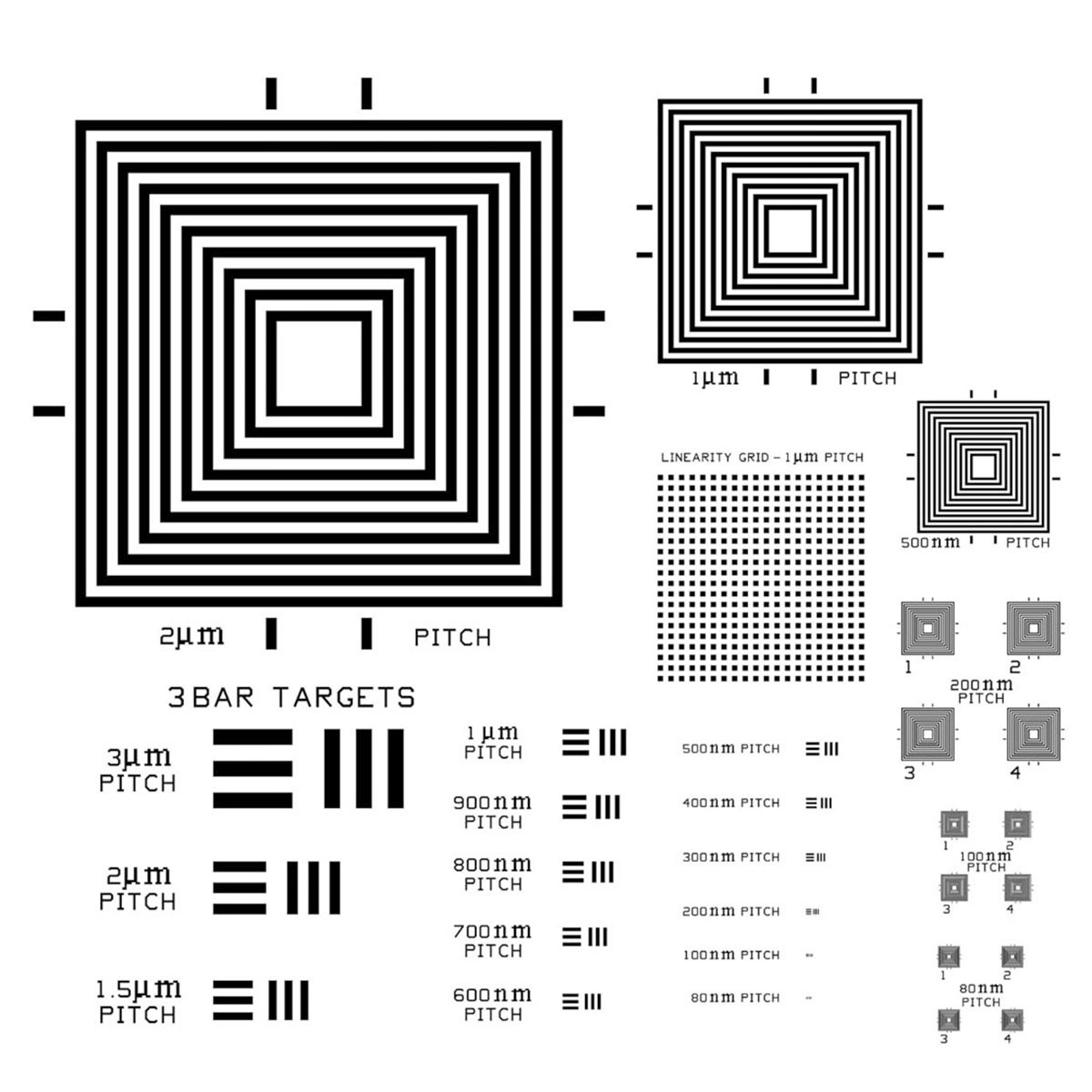

MRS-6 posiada trzy typy wzorów (geometryczny wzór MRS-6 i poprzedni MRS-5 są takie same)

·         Grupy zagnieżdżonych kwadratów o wielkości kilku rzędów, z podziałką 80nm, 100nm, 200nm, 500nm, 0,5 µm, 1µ, oraz 2µm – dla umożliwienia dalszych testów 80, 100 i 200 powtarza się cztery razy.

·         Do standardów włączone jest rozszerzenie USAF z 1951 roku dotyczących 3-barowych targetów. Delikatne wzory mają nachylenie od 80nm do 3µm w 15 krokach. Znajduje ono zastosowanie do mierzenia rozdzielczości i funkcji w nowoczesnych mikroskopach optycznych (UV, konfokalnym, laserowo skaningowym itp.)

·         Kwadratowy wzór testowy 0.5µm, składający się z kwadratów 0,5µm z podziałką 1µm na 20µm w płaszczyźnie X i Y.



Podstawowe zastosowanie to:

·         Mikroskopia elektronowa SEM (wtórne oraz wstecznie rozproszone elektrony), TEM (do użytku z dużym uchwytem – MRS-6 ma wielkość 2 x 2 x 0,5mm.

·         Mikroskopia skaningowa i profilometria: STM, AFM rysikowych i optycznych itp. Wysokość wzoru wynosi około 15nm na krzemie monokrystalicznym. Mikroskopia optyczna: odbicie, jasne/ciemne pole, różnicowy kontrast i konfokalność.

·         Mapowanie chemiczne: EDS, WDS, mikro/makro XRF, XPS, Auger i inne. Wzór  jest wytwarzany przy użyciu powłoki chromowej o grubości 15nm na monokryształach krzemu.

·         Testowanie rozdzielczości: z szeregiem 3-barowych obiektów (podobnych do wzorów USAF z 1953r) o rozmiarach od 80nm do 3µm. Test liniowości: ze skalą łat 1µm2 do ponad 40 x 40µm.



AGS1814       Wzorzec odniesienia powiększenia MRS-6

AGS1815      MRS-6XY NPL i certyfikat NIST



Cena na życzenie klienta- skontaktuj się  nami!



Standardy kalibracyjne AFM
