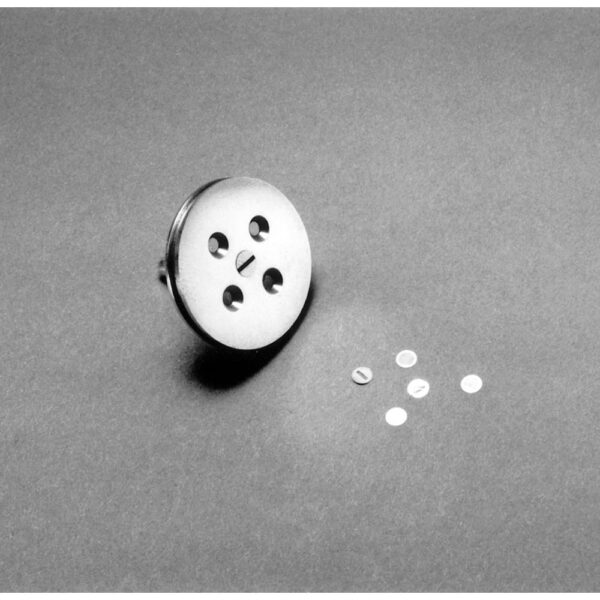

Uchwyt na siatki do TEM na stoliku pinowy do SEM

Uchwyt na siatki do TEM pomieści do 4 siatek TEM. Pozwala na obrazowanie oraz analizę próbek na siatkach TEM w mikroskopach SEM. Do aplikacji EDS korzystne jest umieszczenie cienkich błon na siatkach TEM lub drobnych części na siatkach TEM ze wzmocnieniem. Może to znacznie zredukować tło w spektrum EDS i zwiększyć limit detekcji w detektorze EDS. Rozmiar otworu na powierzchni uchwytu oraz w bazie jest Ø2.1mm. Kąt otwarcia otworu na powierzchni uchwytu oraz w bazie wynosi 120° w celu zredukowania rozproszenia elektronów i polepszenia gromadzenia się promieniowania rentgenowskiego. Całkowita średnica wynosi 18mm, posiada standardowy pin o średnicy 3.2mm i długości 15mm. Dłuższy pin pozwala na uzyskanie większego dystansu od uchwytu na stolik do SEM i dzięki temu doskonale redukowane jest rozpraszanie się elektronów i promieniowania rentgenowskiego w porównaniu ze stolikiem do SEM. Lokalizacje siatek TEM są ponumerowane. Materiał: próżniowo wykonane aluminium z wkrętami z mosiądzu.

Dostępne w wersji z miedzi do aplikacji cryo.
