Pelcotec CDMS 0.1T standard powiększenia i krytycznych wymiarów

Pelcotec CDMS 0.1T standard powiększenia i krytycznych wymiarów

2,385.002,640.00

Standard kalibracyjny CDMS Pelotec™ jest łatwy w użyciu i bardzo przydatny do szybkiej i precyzyjnej kalibracji powiększenia w SEM, FESEM, FIB, CD-SEM, LM oraz  AFM.

Wyjątkowy, o przystępnej cenie, a do tego w pełni funkcjonalny i identyfikowalny standard kalibracyjny do szerokiego zakresu pomiarów. Są wykonywane przy użyciu najnowszych technik wytwarzania półprzewodników i MEMS. Standard kalibracyjny CDMS Pelcotec™ jest dostępny w dwóch wersjach zakresu, obie posiadają identyfikowalny i certyfikowany standard, co daje w rezultacie 4 wersje.

CDMS-0.1T jest w pełni identyfikowalny do rys o wymiarach od 2.0mm do 100nm w zakresie powiększeń 10x-200 000x i idealny do nastołowych mikroskopów SEM i większości zastosowań FESEM.

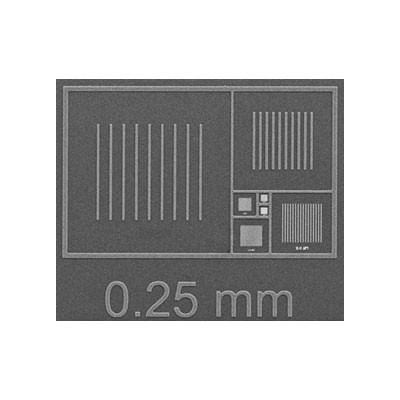

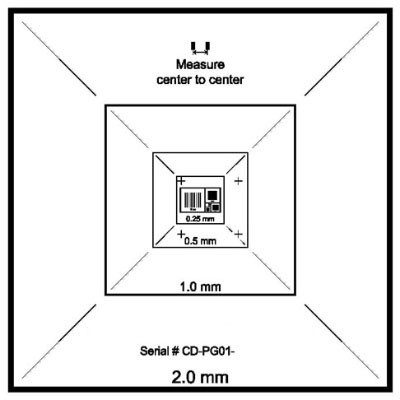

Rozmiary rys na Pelcotec™ CDMS-0.1T i -0.1C to: 2mm, 1mm, 0.5mm, 0.25mm, 10µm, 5µm, 2µm, 1µm, 500nm, 250nm, 100nm.

Standardy powiększenia i krytycznych wymiarów Pelcotec™ CDMS są wykonane na ultra płaskim podłożu krzemowym z precyzyjną 50nm powłoką chromową na rysy do 5µm lub powłoką powstała z połączenia 50nm złota i 20nm chromu do rys o wymiarach 2µm do 100nm. Chrom oraz złoto-chrom na krzemie zapewnia doskonały kontrast zarówno w obrazowaniu SE jak i BSE. Rysy są łatwiejsze do określenia niż na wytrawionym standardzie krzemowym. Dzięki krzemowemu podłożu, rysy chromowe oraz chromowo-złote są przewodzące bez problemu ładowania standardu kalibracyjnego. Mocna konstrukcja standardu CDMS sprawia, że może być on czyszczony przy użyciu plasma cleanera.

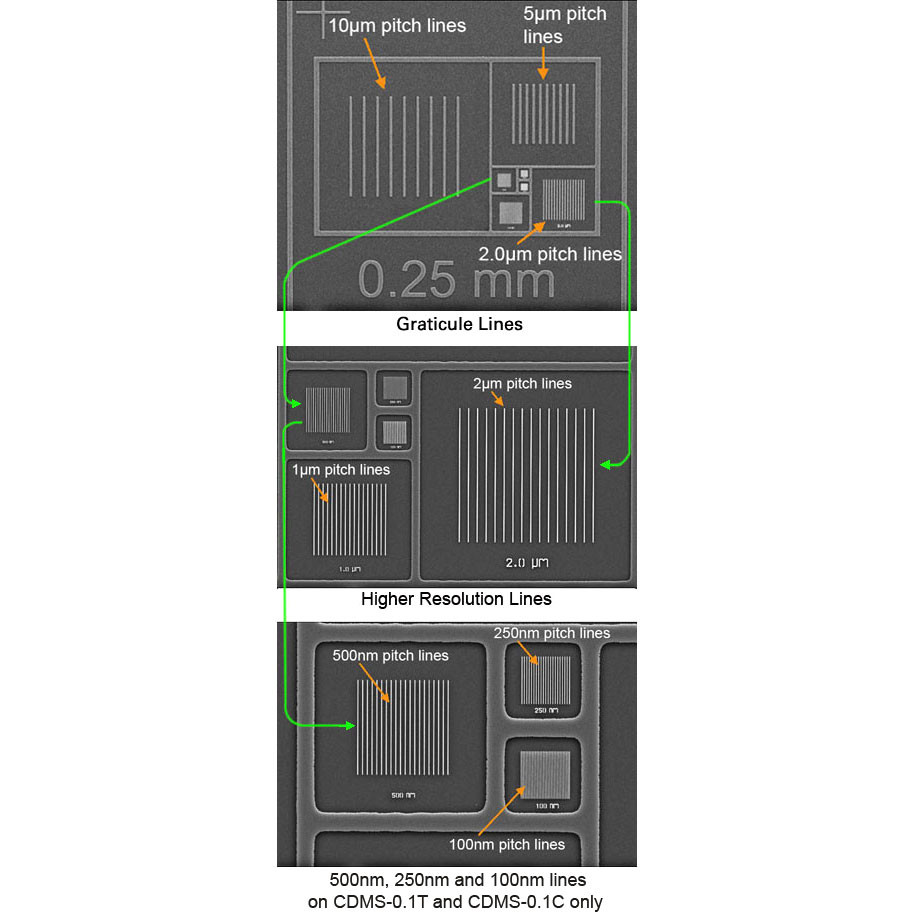

Mniejsze rysy są zagnieżdżone w celu łatwiejszej nawigacji i szybszej kalibracji. Dokładność rys to co najmniej 0.3% lub więcej. Obecny rozmiar standardu to 2.5mm x 2.5mm o grubości 675µm±25µm. Brak pokrycia na powierzchni krzemowej. Każdy standard kalibracyjny Pelcotec CDMS posiada unikatowy numer identyfikacyjny.

Są dostępne zarówno w wersji zamontowanej i niezamontowanej na wybranym stoliku SEM.

Do aplikacji AFM Pelcotec™ CDMS jest zamontowany na 12mm krążku AFM, do aplikacji LM jest zamontowany na szkiełku 25 x 75mm.

Wariant Kod Cena netto Cena brutto Ilość
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, niezamontowany AG683-01 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie A AG683-01A 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie B AG683-01B 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie C AG683-01C 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie D AG683-01D 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie E AG683-01E 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie F AG683-01F 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie K AG683-01K 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie L AG683-01L 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie M AG683-01M 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie O AG683-01O 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie P AG683-01P 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie Q AG683-01Q 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, mocowanie R AG683-01R 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, zamocowany na 12mm dysku AFM AG683-01AFM 2,640.00 3,247.20
Pelcotec CDMS-0.1T. 2mm-100nm, identyfikowalny, zamocowany na szkiełku 25x75mm AG683-01S 2,385.00 2,933.55
